멀티센서주차유도

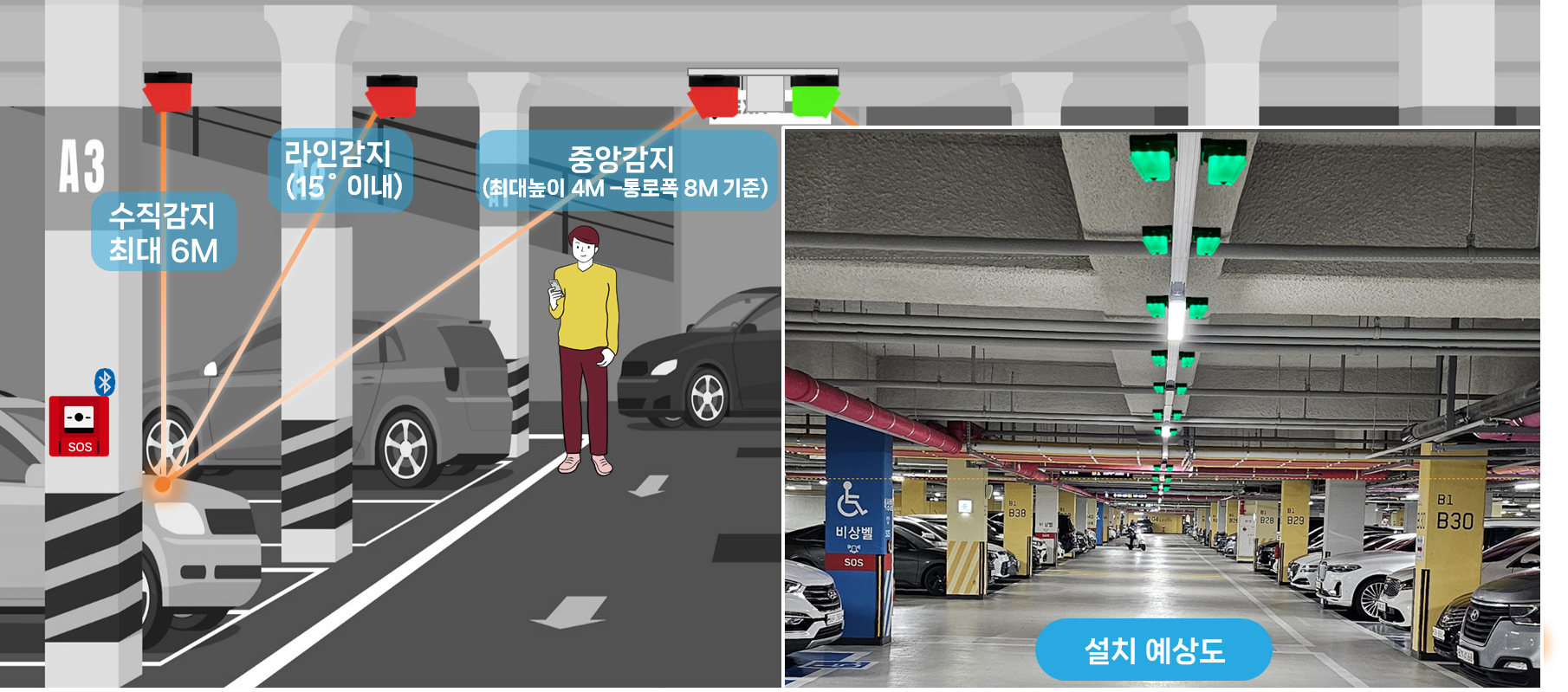

다각도 멀티 감지

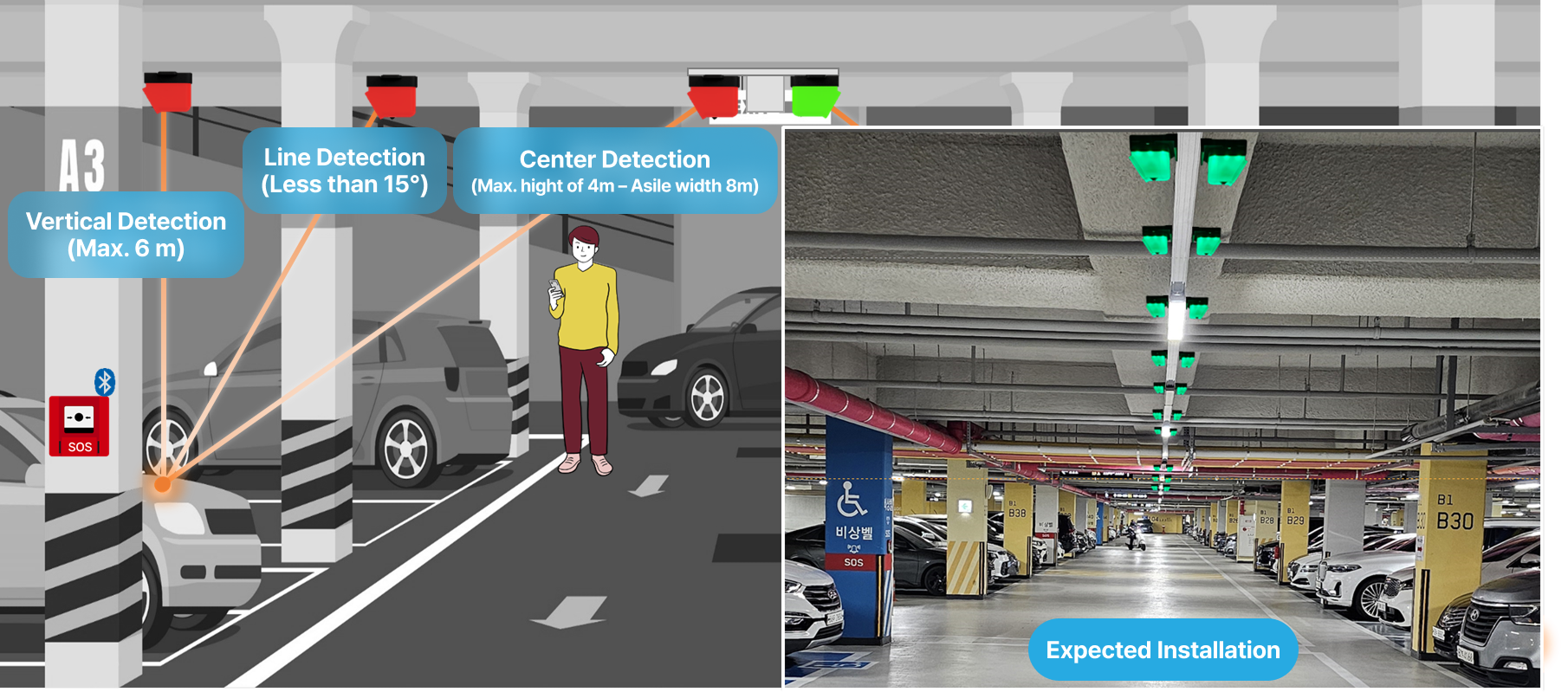

Multi Detection with Different Angle

기존 중앙 조명 몰드바에 추가 설치가 가능하며, 최대 감지 거리 6M 보장

  • 중앙 조명 몰드바에 추가 설치가 가능하여 주차 차량 이동없이 설치 가능(주민 불편 해소)
  • 중앙 몰드바 설치 시 운전자 시각 기준 만공등 시안성 매우 우수

Install on existing lighting mold bar, guarantees 6 meters of maximum detecting distance

  • Add on type Installation without moving parked cars due to the installation on lighting mold bar (Hassle Free for tenants)
  • Easy detection for drivers with lighting mold bar add on installation

시스템 구성

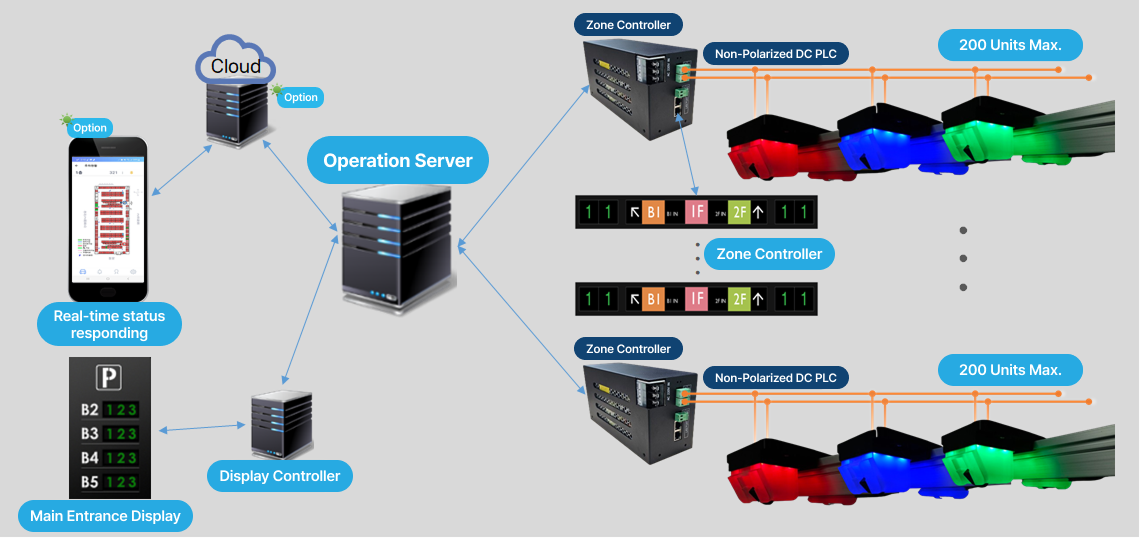

System Configuration

무극성 DC PLC 기술이 적용되어 설치성 및 유지관리성 우수

  • 구역제어기 1대당 멀티센서 최대 200대 연결 가능
  • 한대의 서버에서 9,999대까지 센서관리 가능, 클라우드서버 구축 시 실시간 주차공간 서비스 제공(옵션)

Non-Polarized DC PLC technology adoption makes an easy installation and maintenance

  • Maximum 200 sensors can be connected per one zone controller
  • One server can manage 9,999 sensors. A Real-Time availability information service can be offered with cloud server installation ( Optional )

자동 주차위치 (옵션)

Automated Parking Spot guidance (Optional)

멀티 감지 센서에 실내 측위 기술을 탑재하여 주차위치 안내 가능

  • 멀티 감지 센서 내부에 실내 측위 기술로 주차위치 계산
  • 무선신호 감도를 활용한 삼각측량 계산으로 주차위치 자동 등록

Indoor Positioning Technology built in Multi Sonsor System guides you to a parking slot an efficient way

  • Indoor Positioning Technology built in sensors calculate an efficient parking location
  • Register a parking slot automatically by calculating wireless signal strength

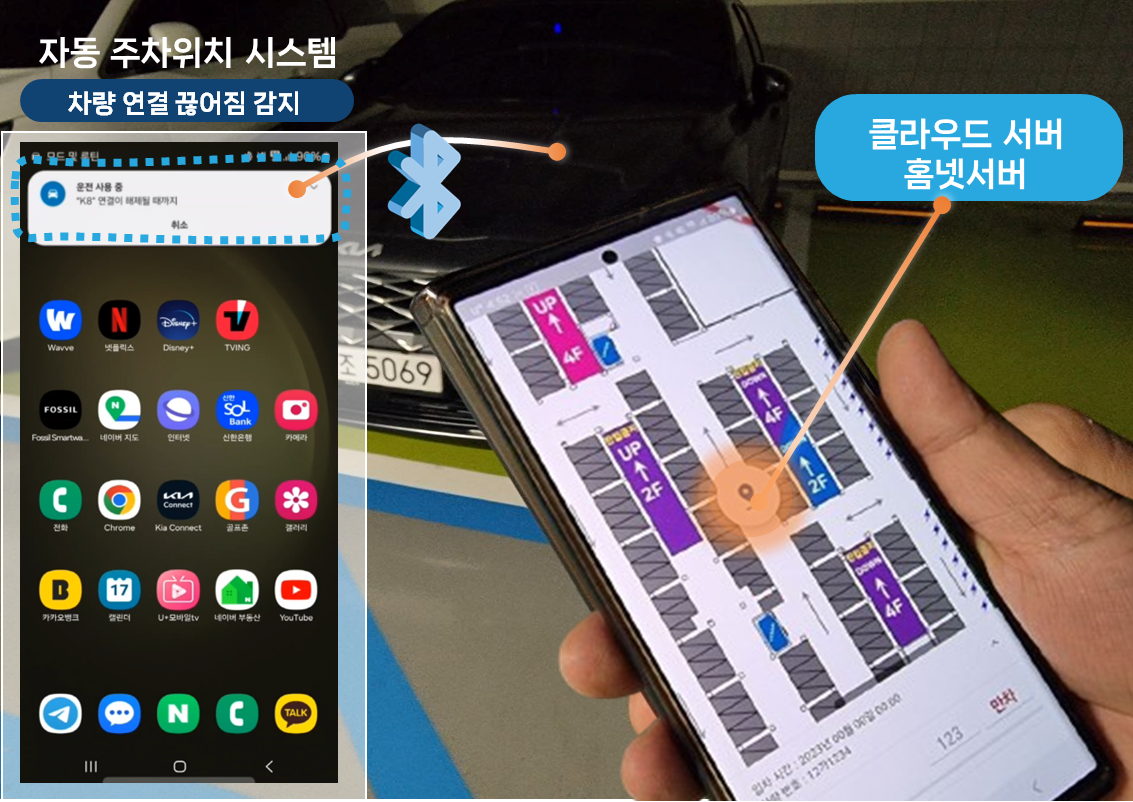

  • 차량과 연결 끊어짐을 감지하여 자동 주차위치 등록
  • 스마트폰을 차량과 연결하지 않을 경우 수동 주차위치 등록도 가능
  • By detecting disconnection from car to register automatically
  • In case car is not connected with smartphone then you can manually register

경쟁사 시스템 비교

Comparisons over different systems (competitor’s system)

멀티 센서 및 초음파 센서 장단점 비교

Comparisons pros and cons of Multi Sensor system versus Ultrasonic Sensor System

구분 초음파 센서 유도 (수직 감지) 초음파 센서 유도 (라인 감지) 멀티 센서 유도(수직, 라인, 통로 중앙 감지)
설치 예시
공통 센서 인식 방식으로 차량(물체)의 유무를 1:1 검지 방식
설치위치

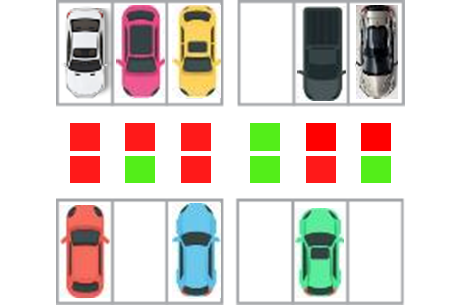

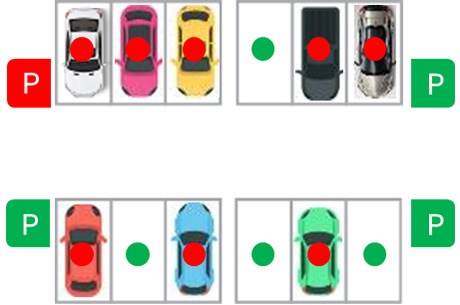

  • 주차면 중심(수직) 상부 레이스웨이 설치

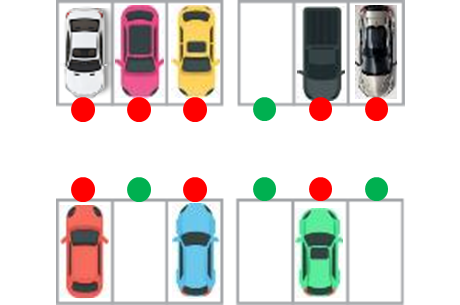

  • 주차면 앞면(라인, 대각) 상부 레이스웨이 설치
  • 주차면 중심(수직)/주차면 앞면(라인, 대각)
  • 통행로 중앙 상부 레이스웨이
검지거리
  • 최대검지거리 4,000mm
  • 최대검지거리 4,000mm
  • 최대검지거리 6,000mm
만공차등
  • 벽부 만공차 등 추가 설치 필요
  • 만공차등 일체형
  • 만공차등 일체형
통신방식
  • 전원용과 통신용 케이블 개별 사용
  • 전원용과 통신용 케이블 개별 사용
  • 극성 및 종류 구분없이 사용
연결 가능 개수
  • 제어기 1대당 최대 100대
  • 제어기 1대당 최대 100대
  • 제어기 1대당 최대 200대
통신공사비
  • 통로 좌우 레이스웨이 2 Line 설치로 자재 및 인건비 높음
  • 통로 좌우 레이스웨이 2 Line 설치로 자재 및 인건비 높다
  • 통로 중앙 레이스웨이 1 Line 설치로 초음파 대비 자재 및 인건비 30~50% 절감
주차위치안내
  • 불가
  • 불가
  • 10 ~ 15M의 구역별 주차위치 안내
Category Ultrasonic Sensor Guiding (Vertical Detection) Ultrasonic Sensor Guiding (Line Detection) Multi-Sensor Guiding (Vertical, Line, center of the aisle)
Installation Example
Common Detecting car (object) presence or absence 1:1 with sensor system
Install Location
  • Parking space center top raceway
  • Parking space front top(line, Diagonal)
  • Parking space center ( vertical )/ front (Line, Diagonal)
  • Center top raceway of aisle
Detection Range
  • Maximum range of 4,000mm
  • Maximum range of 4,000mm
  • Maximum range of 6,000mm
Indicator
  • Extra indicator installation needed (in wall)
  • Indicator combined
  • Indicator combined
Communication Type
  • Use separate communication and power cable
  • Use separate communication and power cable
  • Use regardless of polarity and type
Number of Possible Connection
  • Max. 100 sensor units per controller
  • Max. 100 sensor units per controller
  • Max. 200 sensor units per controller
Communication Construction Cost
  • Right and left of aisle need 2 raceway installation raise cost of both parts and labor
  • Right and left of aisle need 2 raceway installation raise cost of both parts and labor
  • Center of aisle needs 1 raceway installation cut down cost 30 ~ 50% of parts and labor
Parking Location Guide Service
  • Not Provided
  • Not Provided
  • 10 ~ 15 meter zone based parking location guide can be provided
